ZGS口-12组合式变压器(美变)

产品详情相关产品
产品详情

概述

本产品是结合国内实际情况研制开发的,整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

ZGS口-12组合式变压器(美变),适用于10kV环网供电,双电源供电或终端供电系统中,作为变电、计量、补偿控制和保护装置。


功能及特点

◇全绝缘、全密封、免少维护、可靠保证人身安全;◇结构紧凑、体积仅为同容量欧变的1/3-1/5,高度低;

◇可采用分箱式结构,避免变压器油箱内油的污染;◇高压侧采用双熔丝全范围保护,大大降低成本:

◇既可用环网,也可用于终端,电缆头可在200A负荷电流时紧急插拔;

◇箱体采用蜂窝式双夹层复合板,隔温又散热的功能;

◇低压侧加装电子缺相保护器,当系统内出现不正常电压时,可快速分断主进开关;

◇高压侧油浸式负荷开关或SF6负荷开关,可电动升级,为实现配网自动化打下基础。

◇采用油浸式S9或性能更优的S11系列变压器。


正常使用条件

◇海拔高度不超过1000m;◇环境温度:-35℃~+40℃;

◇相对湿度:日平均值不大于95%,月平均值不大于90%;

◇安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于3°。


运输、安装及维护

运输

出厂的变电站应按油箱中油位计指示注满25#(或45#)变压器油。运输和装卸时,不准倒置和翻转,不得撞击零件,不准强烈震动。

变电站在吊装移位时应特别注意,起吊钩应钩在油箱的吊钩上,要缓缓起吊,以免钢丝绳将变电站表面油漆损伤,甚至引起整台变电站重心偏移、倾斜、跌落。

安装

变电站在现场安装时,应注意柜体表面油漆的保护,不允许气压表、油位计、温度计、插入式熔断器的手柄和绝缘套管元件有碰撞、裂痕等,螺钉无松动。

将变电站外部、柜门内、绝缘套管表面的尘埃、污物清除干净。

检查变电站的铭牌数据、产品合格证是否与订货单相符,并根据装箱单检查文件、备件是否遗漏。变电站电缆进出线土建图见图。

维护

出厂的产品已经过严格的装配调整、在安装时不需要重新拆卸,以免影响性能,维护仅限于下列情况:每年进行一次变压器油抽样分析;

发现油位降低应及时补充,油的牌号与箱体中的油相同:

熔断器熔断后应查明原因,更换熔芯时应注意其规格型号应与原规格型号相同。

验收、投运前的实验◇开箱后,检查文件和附件是否齐全;

◇油位计指示的油位是否符合产品规定;分接开关是否处于正确档位;

◇对负荷开关进行顺时针、逆时针操作,各进行四次,应无“拒分、拒合”等不正常现象;◇高低压侧直流电阻的测量;

◇变压器变比的测量;

◇绝缘电阻的测量及工频耐压试验(按出厂时的百分之八十)。


出厂资料

◇制造厂供货时应提供下列文件及附件

◇发货清单

◇产品合格证及出厂试验报告

◇使用说明书

◇有关电气图纸

◇主要元件说明书

◇柜门钥匙,操作手柄及合同单规定的备品备件。


订货须知

◇计货时须向我公司提供以下资料:

◇产品型号、数量;

◇变压器型号、容量:

◇变压器油(25#,45#,高燃点油);

◇高低压侧一次接线方案及主要元件参数;

◇高压进线电缆截面;

◇所需的备件。

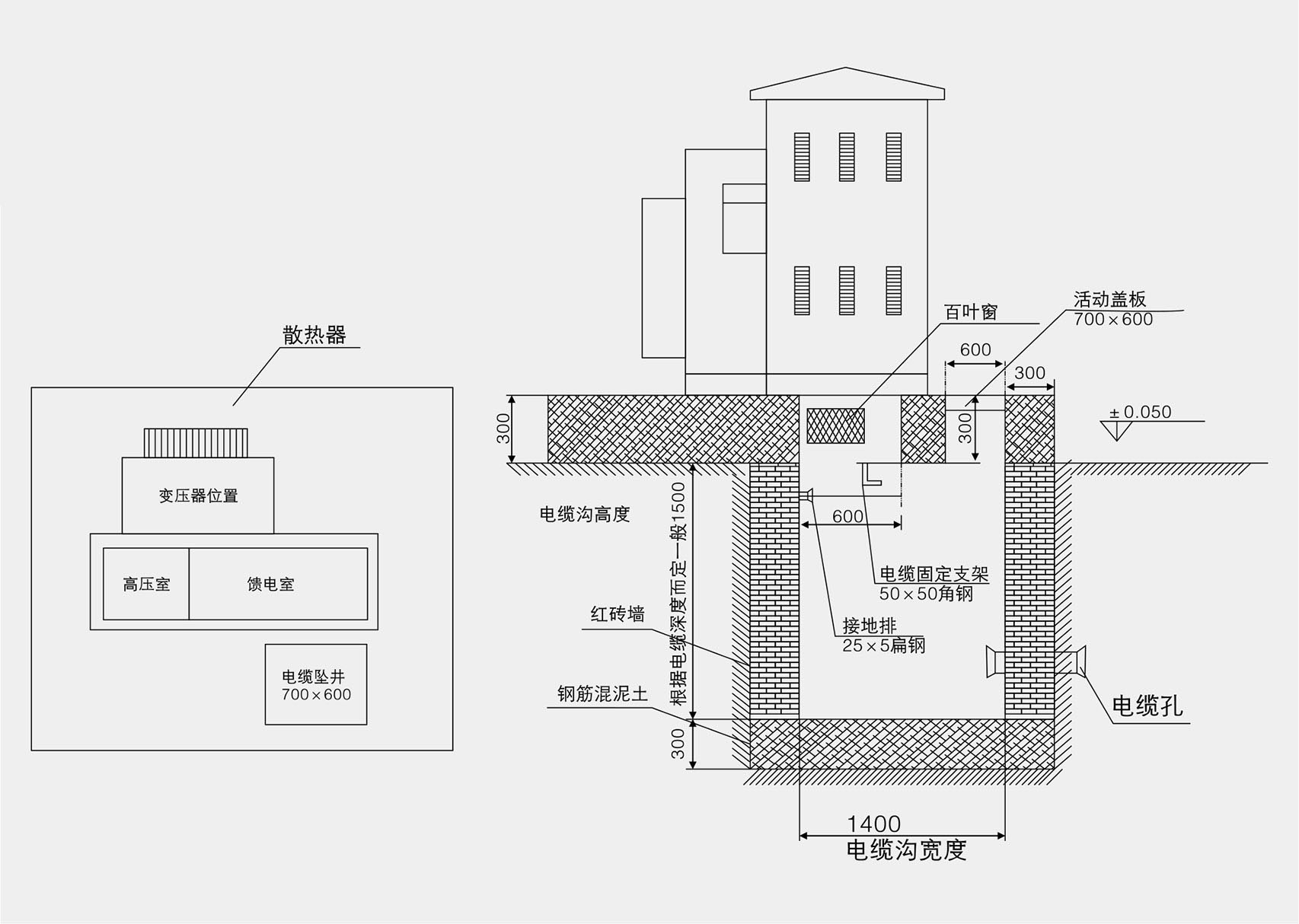

变电站电缆进出线土建图(YB27)

技术要求:

有关尺寸参见组合变实际尺寸:

混凝土台基应表面平整,组合变电站采用压板固定的方式固定在台基上;接地排和电缆固定支架的型式可根据实际情况而定;

电缆固定架和接地排应预埋;

进出线电缆孔的位置根据具体情况而定;

组合变安装后开关正面必须有不小于1.5m的空隙,以利操作;接地网可用12镀锌圆钢或40×4镀锌扁铜制作,

接地电阻应符合电力部门要求。

变电站电缆进出线土建图(YB27)

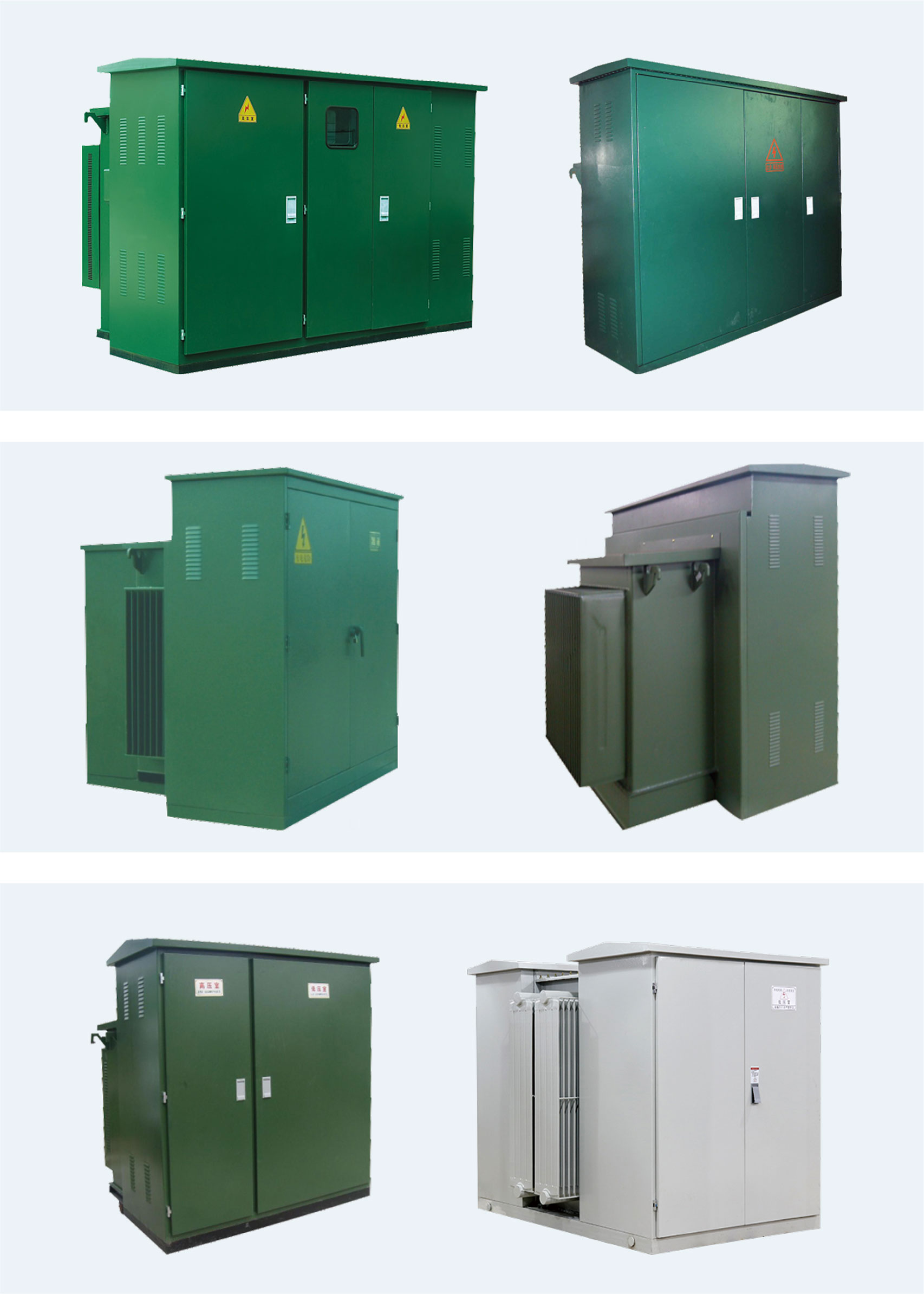

箱变图片
